Как работает обработка пресс-форм из магниево-алюминиевого сплава

Магний-алюминий обработка пресс-форм и деталей из сплавов сочетает в себе формовку полутвердых магниевых сплавов, прецизионное литье под давлением алюминиевых сплавов и специализированное производство пресс-форм для производства легких, стабильных по размерам компонентов, используемых в сборках бытовой техники, автомобилей и электроники. В частности, полутвердая обработка стала все чаще упоминаться в литературе по формованию металлов, поскольку она формирует металл в частично твердом, частично жидком состоянии, что уменьшает усадочную пористость и улучшает механическую консистенцию по сравнению с только литьем под давлением полностью в жидкость. В этой статье объясняется, как работает обработка полутвердых компонентов из магниевого сплава, чем она отличается от стандартной обработки компонентов из алюминиевого сплава, а также какие практические факторы производители и бренды бытовой техники должны учитывать при поиске возможностей обработки форм и деталей из магниево-алюминиевого сплава у поставщика компонентов.

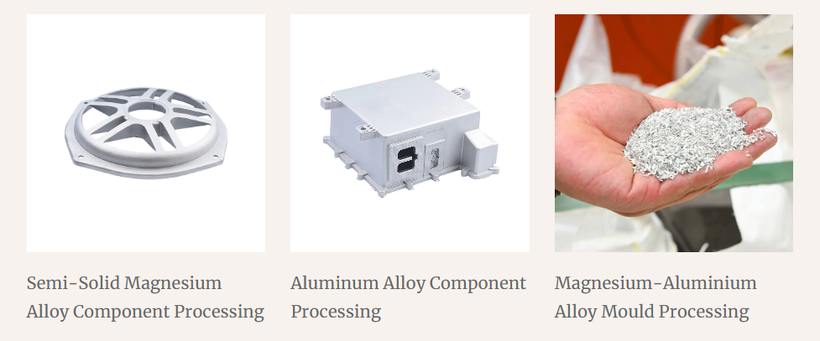

На трех изображениях ниже показаны типичные результаты этой технологической возможности: готовый полутвердый компонент из магниевого сплава, корпус из алюминиевого сплава, отлитый под давлением, и необработанное сырье из магниево-алюминиевого сплава, подготовленное для обработки в пресс-форме.

Как работает обработка полутвердых компонентов из магниевого сплава

Обработка компонентов из полутвердых магниевых сплавов — это метод обработки металлов давлением, при котором магниевый сплав нагревается до температурного диапазона между точками солидуса и ликвидуса, в результате чего образуется суспензионная структура, содержащая как твердые металлические частицы, так и жидкий металл одновременно. Это частично твердое состояние затем впрыскивается в полость формы под контролируемым давлением. Этот процесс отличается от обычного литья под давлением, поскольку металл имеет более высокую вязкость и меньшую турбулентность во время заполнения формы. Согласно общей технической литературе по обработке металлов давлением, посвященной тиксоформованию и полутвердой формовке, эта уменьшенная турбулентность во время заполнения является одной из основных причин, по которой полутвердые обработанные компоненты имеют тенденцию иметь меньше внутренних газовых карманов и меньшую пористость по сравнению с компонентами, полученными путем литья под высоким давлением полностью в жидкости.

Более низкая пористость напрямую приводит к улучшению механических свойств, включая более стабильную прочность на разрыв и снижение вероятности микротрещин при термическом или механическом воздействии. , что особенно актуально для компонентов из магниевого сплава, используемых в конструкционных или несущих деталях устройств, таких как рамы динамиков, кронштейны и компоненты корпуса. Обработка компонентов из полутвердого магниевого сплава также позволяет надежно формовать более тонкие секции стенок по сравнению с обычным литьем, что способствует достижению целей облегчения конструкции, которым все больше уделяется внимание при производстве бытовой техники и автомобильных компонентов.

1. Образование полутвердой суспензии: магниевый сплав нагревают до частично твердого, частично жидкого состояния.
2. Контролируемое впрыскивание в форму: суспензия впрыскивается с меньшей турбулентностью по сравнению с литьем под давлением.
3. Уменьшенная пористость: меньшее количество захваченных газовых карманов улучшает механическую стабильность всех производственных партий.
4. Возможность работы с тонкими стенками: поддерживает конструкцию легких компонентов без ущерба для структурной целостности.

Обработка полутвердого магния по сравнению с обработкой стандартных компонентов из алюминиевых сплавов

Выбор между обработкой полутвердых компонентов из магниевого сплава и стандартной обработкой компонентов из алюминиевого сплава зависит, прежде всего, от целевого веса детали, требований к механическим нагрузкам и требований к термическим характеристикам готового устройства или промышленного компонента. Магниевый сплав значительно легче алюминиевого сплава при сопоставимом объеме, что, как правило, обеспечивает значительное снижение веса компонентов портативных или мобильных устройств, в то время как обработка компонентов из алюминиевого сплава по-прежнему широко популярна для деталей, требующих более высокой общей коррозионной стойкости и более широкой доступности рецептур сплавов в устоявшихся цепочках поставок литья под давлением.

На приведенной ниже диаграмме сравнивается обработка полутвердых магниевых сплавов и обработка стандартных компонентов из алюминиевых сплавов по пяти практическим критериям выбора, имеющим отношение к решениям о выборе компонентов. Эта визуализация предназначена для обобщения общих характеристик процесса, а не для предоставления точных лабораторных измерений для какой-либо конкретной геометрии детали. Это полезно для производителей бытовой техники и промышленных покупателей, решающих, какой маршрут обработки сплава лучше всего соответствует запланированной конструкции компонента. При чтении диаграммы от центра наружу большая заштрихованная область вдоль любой оси указывает на более сильную относительную характеристику для этого метода обработки. Показаны пять осей: снижение веса, контроль пористости, тонкостенность, коррозионная стойкость и стабильность размеров — все это факторы, влияющие на характеристики конечного компонента.

Как показано на диаграмме, обработка полутвердых магниевых сплавов распространяется дальше по осям снижения веса, контроля пористости и тонкостенности, чем стандартное литье под давлением алюминиевых сплавов, что отражает присущую магниевому сплаву низкую плотность в сочетании с преимуществом пониженной турбулентности при формовке полутвердого материала во время заполнения формы. Снижение веса является одним из наиболее часто упоминаемых преимуществ обработки магниевого сплава в инженерной литературе, поскольку магний значительно легче алюминия при эквивалентном объеме, что делает его привлекательным для компонентов портативных устройств, таких как корпуса портативных устройств и конструкции рам динамиков, где снижение общего веса продукта является приоритетом проектирования. Контроль пористости благоприятствует полутвердому методу, особенно потому, что частично твердое состояние суспензии ограничивает турбулентный поток, который обычно приводит к образованию захваченных газовых карманов во время литья под давлением полностью в жидкой форме, механизм, широко обсуждаемый в литературе по процессам обработки металлов давлением, охватывающей методы тиксоформования и реолитья. Тонкостенная способность сильна для обоих процессов, но имеет тенденцию немного отдавать предпочтение полутвердому магнию из-за улучшенных характеристик течения полутвердой суспензии через узкие секции формы. Коррозионная стойкость, напротив, благоприятствует обработке компонентов из алюминиевых сплавов, поскольку алюминий обычно образует более стабильный слой естественного оксида в более широком диапазоне условий воздействия окружающей среды, поэтому алюминий остается распространенным выбором для корпусов и корпусов, подвергающихся воздействию влажности или внешних условий. Стабильность размеров сравнительно высока для обоих процессов при правильном выполнении, хотя компоненты из магниевых сплавов получают дополнительную выгоду от уменьшенной изменчивости усадки, связанной с полутвердой формовкой. Для производителей бытовой техники и покупателей промышленных компонентов, оценивающих варианты обработки пресс-форм и деталей из магниево-алюминиевых сплавов, это сравнение показывает, что обработка полутвердых магниевых сплавов особенно хорошо подходит для легких и прецизионных компонентов, таких как рамы громкоговорителей и монтажные кронштейны, в то время как обработка компонентов из алюминиевых сплавов остается сильным выбором для структурных корпусов и компонентов, требующих более широкой коррозионной стойкости. Многие производители в конечном итоге определяют оба процесса в одной линейке продуктов, используя компоненты из магниевого сплава, где снижение веса является основным фактором проектирования, и компоненты из алюминиевого сплава, где приоритетом являются долговечность корпуса и рассеивание тепла. Покупатели, приобретающие пресс-формы и возможности обработки деталей из магниево-алюминиевых сплавов, должны запросить у поставщиков конкретные данные о квалификации процесса, поскольку контроль пористости и постоянство размеров существенно различаются в зависимости от конструкции пресс-формы, параметров впрыска и состава сплава. Этот тип сравнения на уровне процесса соответствует общему руководству по выбору поставщиков металлообработки, которое рекомендует сопоставлять метод обработки сплава с требованиями к функциональным деталям, а не выбирать процесс, основываясь только на общем знакомстве.

Особенности проектирования пресс-форм для обработки деталей из магниево-алюминиевых сплавов

Конструкция пресс-формы играет решающую роль в успехе обработки пресс-форм и деталей из магниево-алюминиевых сплавов, поскольку размещение литников, расположение охлаждающих каналов и конструкция вентиляции напрямую влияют на то, насколько полно полутвердый или жидкий сплав заполняет сложную геометрию детали, не задерживая воздух и не образуя дефектов холодного течения. Материалы форм, используемые для обработки магниевых и алюминиевых сплавов, обычно представляют собой закаленные марки инструментальной стали, выбранные с учетом сопротивления термической усталости, поскольку многократное воздействие расплавленного или полутвердого металла при повышенной температуре создает значительные циклические термические напряжения на поверхности полости формы в течение длительного производственного цикла.

На приведенной ниже гистограмме представлена ​​общая иллюстрация относительных приоритетных областей проектирования пресс-форм, которые обычно подчеркиваются в проектах по обработке пресс-форм и деталей из магниево-алюминиевых сплавов, на основе широко цитируемых инженерных соображений, касающихся форм для литья под давлением. Эта диаграмма предназначена для направления инженерных обсуждений, а не для точного взвешивания любого проекта отдельной пресс-формы. Это полезно для покупателей компонентов и инженеров по пресс-формам, которые понимают, какие факторы проектирования больше всего влияют на качество деталей. Горизонтальные полосы обозначают относительный инженерный акцент, который обычно уделяется каждому проектному решению, а более длинные полосы указывают на области, которые обычно считаются более приоритетными при разработке пресс-формы.

Эта диаграмма отражает закономерность, в целом соответствующую рекомендациям по проектированию форм для литья под давлением, где конструкция литников и направляющих обычно рассматривается как наивысший приоритет, поскольку она напрямую контролирует, как полутвердый или жидкий сплав входит и заполняет полость, влияя на структуру потока, время заполнения и вероятность дефектов холодного закрытия в готовой детали. Расположение каналов охлаждения занимает второе место, поскольку неравномерное охлаждение в полости пресс-формы может привести к короблению, остаточным напряжениям или изменениям размеров между производственными циклами, что делает конформную или хорошо сбалансированную конструкцию канала охлаждения важным инженерным направлением при обработке пресс-форм и деталей из магниево-алюминиевых сплавов. Конструкция вентиляции учитывает практическую необходимость обеспечить выход захваченного воздуха и газа из полости во время заполнения, а неадекватная вентиляция является часто упоминаемой причиной дефектов пористости, даже если конструкция литника и качество сплава в остальном хорошо контролируются. Выбор инструментальной стали, хотя и занимает несколько более низкое место в этой общей таблице акцентов, остается важным долгосрочным фактором, поскольку срок службы формы и постоянство размеров в течение тысяч производственных циклов во многом зависят от устойчивости стали к термическому усталостному растрескиванию и эрозии от повторяющегося контакта с расплавленным металлом. Эти четыре фактора проектирования тесно взаимодействуют на практике, поскольку хорошо спроектированная система литников и направляющих снижает нагрузку на последующее охлаждение и вентиляцию, а выбор надежной инструментальной стали продлевает срок службы формы, спроектированной с высокими характеристиками текучести. Для производителей, предлагающих услуги по обработке пресс-форм и деталей из магниево-алюминиевых сплавов, поддержание инженерного опыта во всех четырех областях проектирования — это то, что обычно отличает стабильное производство с низким уровнем дефектов от процессов, подверженных повторяющимся проблемам с качеством. Покупатели, оценивающие поставщика пресс-форм и компонентов для обработки компонентов, должны узнать о методах проверки конструкции пресс-форм, включая процессы моделирования или пробной проверки, используемые для подтверждения производительности ворот, охлаждения и вентиляции, прежде чем переходить к полной комплектации производственного оборудования. Такой акцент на проектировании пресс-форм согласуется с общей литературой по литью под давлением, в которой конструкция литника и управление температурным режимом определены как наиболее влиятельные переменные в достижении стабильного качества деталей при крупносерийном производстве магния и алюминиевых сплавов. В конечном итоге, сильная практика проектирования пресс-форм в этих приоритетных областях обеспечивает постоянство размеров и низкий уровень дефектов, которые покупатели бытовой техники и промышленных компонентов ожидают от надежного партнера по переработке магниево-алюминиевых сплавов.

Тенденции применения компонентов из легких сплавов в производстве бытовой техники

Спрос на легкие компоненты из магниевых и алюминиевых сплавов при производстве бытовой техники неуклонно растет, поскольку разработчики продуктов стремятся снизить общий вес устройства, улучшить управление температурным режимом и сделать его более компактным. Эта тенденция согласуется с более широкими комментариями по промышленному дизайну, в которых отмечается, что ожидания потребителей в отношении портативной, легкой электроники и малой бытовой техники подтолкнули инженеров-компонентов к более широкому использованию деталей из специально разработанных сплавов вместо более тяжелых стальных или более толстых пластиковых конструкционных компонентов.

На диаграмме ниже представлена ​​общая иллюстративная тенденция, показывающая, как относительное внедрение конструкционных компонентов из магниевых и алюминиевых сплавов в линейках бытовой техники увеличилось за многолетний период, на основе часто цитируемых моделей внедрения легких материалов, обсуждаемых в комментариях обрабатывающей промышленности. Точные цифры иллюстрируют общую тенденцию к росту, а не точную рыночную статистику, и читатели, оценивающие конкретную категорию продуктов, должны ознакомиться с текущими данными поставщиков и отрасли для получения точных цифр. Эта диаграмма будет полезна производителям бытовой техники, которые рассматривают возможность увеличения использования компонентов из магниево-алюминиевых сплавов в будущих разработках продукции. Горизонтальная ось представляет время в общем многолетнем прогрессе, а вертикальная ось представляет относительную долю внедрения в структурных компонентах устройства.

Восходящая траектория этой диаграммы отражает более широкий сдвиг в дизайне бытовой техники и электроники в сторону легких конструкционных материалов - тенденцию, широко обсуждаемую в комментариях к производству и промышленному дизайну, охватывающим категории бытовой электроники и малой бытовой техники. Одной из движущих сил этой тенденции является растущее внимание к категориям портативных и настольных приборов, включая кофемашины, вафельницы и устройства личной гигиены, где уменьшенный вес продукта напрямую улучшает воспринимаемое качество продукта и удобство обращения для конечных пользователей. Еще одним драйвером является повышение экономической эффективности и зрелости процесса обработки полутвердых компонентов из магниевых сплавов, что сделало детали из магниевых сплавов более доступными для среднесерийных производственных циклов, которые раньше основывались в основном на пластиковых или стальных компонентах. Поскольку проектировщики бытовой техники все чаще выбирают внутренние структурные кронштейны, рамки динамиков и монтажные компоненты из магниевого или алюминиевого сплава, а не из более тяжелых альтернатив, производители, предлагающие интегрированные возможности обработки пресс-форм и деталей из магниево-алюминиевого сплава, имеют возможность поддерживать это направление проектирования, не требуя от брендов устройств координации действий между несколькими отдельными поставщиками материалов. Эта тенденция также пересекается с приоритетами управления температурным режимом, поскольку алюминиевые сплавы, в частности, обладают благоприятными характеристиками рассеивания тепла, которые поддерживают компактные конструкции электронных и отопительных приборов, где плотность компонентов увеличивается одновременно с усилиями по миниатюризации. Для производителей компонентов эта смена поколений поддерживает постоянные инвестиции как в обработку полутвердых магниевых сплавов, так и в возможности литья под давлением стандартных алюминиевых сплавов, поскольку бренды бытовой техники все чаще указывают комбинацию обоих типов материалов в одном продукте в зависимости от того, какие компоненты несут структурную нагрузку, а какие требуют коррозионной стойкости или тепловых характеристик. Покупателям, разрабатывающим новые линейки бытовой техники, следует рассмотреть возможность привлечения партнеров по обработке компонентов из сплавов на раннем этапе проектирования, поскольку решения по геометрии пресс-форм и деталей, принятые во время первоначальной разработки продукта, существенно влияют на осуществимость последующего производства и качество деталей. Эта тенденция внедрения, согласующаяся с более широкими комментариями к легким материалам в источниках обрабатывающей промышленности, подтверждает, почему возможности обработки пресс-форм и деталей из магниево-алюминиевых сплавов становятся все более важным отличительным признаком для производителей компонентов бытовой техники, поддерживающих клиентов международных брендов.

Изометрический вид полости пресс-формы для компонентов из магниевого сплава

На приведенной ниже схематической диаграмме показан изометрический вид типичной полости пресс-формы, используемой при обработке пресс-форм и деталей из магниево-алюминиевого сплава, с выделением точки входа в затвор, схемы заполнения полости и расположения каналов охлаждения, имеющих отношение к производству такого компонента, как рамка динамика, показанная на более раннем изображении продукта. Понимание этой общей компоновки полостей пресс-формы помогает понять, почему размещение литников и каналов охлаждения считаются основными инженерными переменными для достижения стабильного качества деталей на протяжении всего производственного цикла.

Эта изометрическая схема полезна для инженеров и покупателей, оценивающих предложения по пресс-формам и деталям из магниево-алюминиевого сплава, поскольку относительное положение точки входа затвора по отношению к общей геометрии полости напрямую влияет на баланс заполнения в сложных геометрических формах, таких как ребристая конструкция рамы динамика, показанная ранее в этой статье. Хорошо расположенный литник сокращает расстояние, которое полутвердый сплав должен пройти, чтобы достичь самых дальних концов полости, снижая риск преждевременного затвердевания до того, как форма будет полностью заполнена, дефект, который в литературе по литью под давлением и формованию полутвердых форм обычно называют «коротким выстрелом». Расположение каналов охлаждения по периферии полости обеспечивает равномерный отвод тепла по всей детали, что помогает свести к минимуму коробление и остаточное напряжение, которые в противном случае могли бы повлиять на размерную точность готовых компонентов из магниевого сплава. Этот тип анализа полости пресс-формы является стандартной частью процессов инженерной проверки, используемой опытными производителями пресс-форм и деталей из магниево-алюминиевых сплавов, прежде чем переходить к полному производству оснастки.

Возможности компании в области обработки компонентов из сплавов и пресс-форм

Ningbo Victor Electrical Technology Co., Ltd., действующая под управлением Victor Electric Appliance Technology Co., Ltd., специализируется на исследованиях, разработках и производстве кухонной техники. , специализирующаяся на предоставлении удобных, эффективных и интеллектуальных решений для современных домохозяйств по всему миру. С момента своего основания в 2019 году компания Victor сосредоточила свое внимание на инновациях в продукции и постоянном расширении ее ключевых сегментов, таких как кофемашины, вафельницы, бездымные сковороды-гриль и пароварки. Эта работа по разработке продукции поддерживается собственными силами благодаря возможностям обработки пресс-форм и деталей из магниево-алюминиевых сплавов, включая обработку полутвердых компонентов из магниевого сплава и обработку компонентов из алюминиевого сплава, используемых для изготовления структурных кронштейнов, корпусов и прецизионных компонентов, таких как полутвердая рамка динамика из магниевого сплава и корпус из алюминиевого сплава, показанные ранее в этой статье. Благодаря растущему портфолио моделей собственной разработки компания создала сильную линейку продуктов и расширила присутствие на международных рынках. Руководствуясь ценностями честности, ответственности и взаимовыгодного сотрудничества, Victor продолжает совершенствовать свою производственную основу, систему контроля качества и возможности автоматизации как при обработке компонентов из сплавов, так и при производстве готовой бытовой техники.
